一、cnc定位器用法

CNC定位器用于在数控机床加工过程中精确定位工件。它可以通过多种方式实现定位，以下是一些常见的用法：
1. 手动夹紧：将工件放置在定位器上，然后使用手动夹紧装置将其夹紧。这种用法适用于比较简单的工件定位。
2. 针孔定位：定位器上有一些针孔，可以根据工件上的定位孔将其放置在合适的针孔上，然后用螺丝将其固定。这种用法适用于工件上有定位孔的情况。
3. V型槽定位：定位器上有一些V型槽，可以将工件放置在合适的V型槽中，然后用夹紧装置将其夹紧。这种用法适用于工件底部有V型槽的情况。
4. 磁吸定位：定位器上带有磁吸装置，可以将工件放置在上面，然后通过磁力将其吸附在定位器上。这种用法适用于工件底部是磁性材料的情况。
除了以上的用法，还可以根据具体的工件形状和加工要求选择其他对应的定位方式。无论使用哪种方式，都需要保证工件能够牢固地固定在定位器上，以确保加工的精度和质量。

二、cnc工件装夹方法

你好，cnc工件有好几种方法！

1、数控加工中心所有的装夹都是属于横长竖短。

2、数控加工中心虎钳装夹：装夹高度不应低于10个毫米，在加工工件时必须指明装夹高度与加工高度。加工高度应高出虎钳平面5毫米左右，目的是保证牢固性，同时不伤及虎钳。此种装夹属一般性的装夹，装夹高度还与工件大小有关，工件越大，则装夹高度相应增大。

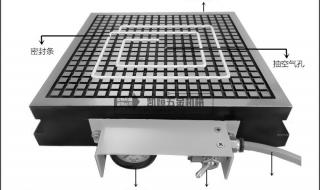

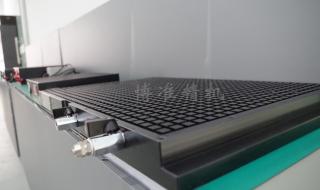

cnc真空吸盘

3、数控加工中心夹板装夹：夹板用码仔码在工作台上，工件用螺丝锁在夹板上，此种装夹适用于装夹高度不够及加工力较大的工件，一般中大型工件，效果比较好。

4、数控加工中心码铁装夹：在工件较大、装夹高度不够，又不准在底部锁缧丝时，则用码铁装夹。此种装夹需二次装夹，先码好四角，加工好其它部分，然后再码四边，加工四角。二次装夹时，不要让工件松动，先码再松。也可以先码两边，加工另两边。感谢您关注数控自动化微信：CNCAUT。

5、数控加工中心刀具的装夹：直径10mm以上，装夹长度不低于30mm;直径10mm以下，装夹长度不低于20mm。刀具的装夹要牢固，严防撞刀与直接插入工件。

三、cnc大板装夹方法

1. 有多种CNC大板装夹方法。
2. 首先，常见的方法是使用机械夹具，通过夹具的固定和调整来保持工件的稳定。
这种方法适用于大部分情况，但需要根据工件的形状和尺寸选择合适的夹具。
另外，还可以使用气动夹具，通过气动力来夹紧工件，这种方法适用于需要频繁更换工件的情况。
此外，还有真空吸盘夹持方法，通过产生负压来吸附工件，适用于平面工件的装夹。
3. 此外，还有一些其他的装夹方法，如磁性夹具、液压夹具等，根据具体的工件形状和加工要求，可以选择合适的装夹方法。
同时，还需要注意夹具的稳定性和精度，以确保加工质量和安全性。
